使用手册 | 维多利亚老品牌vic3308波形剖析系统
型号：
维多利亚老品牌vic3308波形剖析系统主要是针对PC示波器系列产品开发的上位机操作软件，实现了古板示波器，录波仪，功率计，信号爆发器等功效。
1 软件概述
维多利亚老品牌vic3308波形剖析系统主要是针对PC示波器系列产品开发的上位机操作软件，实现了古板示波器，录波仪，功率计，信号爆发器等功效。
1.1 软件功效描述
维多利亚老品牌vic3308波形剖析系统兼容多种差别硬件设备，实现古板示波器的计数器、占空比、频率、周期、上升时间、下降时间、正宽度、负宽度、平均、振幅、最大、最小、峰-峰值、RMS等量测功效；也有更多庞大的自界说丈量（0:过去向后上升沿,1:从后向前上升沿,2:过去向后下降沿,3:从后向前下降沿,4:过冲恢复时间,5:低冲恢复时间,6:最大值,7:最小值,8:最大-最小,9:最大过冲恢复时间,10:最大低冲恢复时间,11:过去向后上升沿-基准,12:从后向前上升沿-基准,13:过去向后下降沿-基准,14:从后向前下降沿-基准,15:交流最大值,16:交流最小值,17:交流最大-最小,18:交流最大值-基准,19:交流最小值-基准,20:交流最大-最小-基准,21:交流过冲,22:交流低冲）功效。
录制波形数据功效，纪录整个测试历程，所有收罗到的原始数据存储到指定的路径，软件可以将所有数据重新载入，便当剖析处理问题。
功率计功效，实现通例数据丈量剖析以及高阶FFT剖析。
信号爆发器功效，生成种种标准波形及自界说信号波形.
维多利亚老品牌vic3308波形剖析系统可以装置在普通PC电脑，数据收罗配置高采样率示波器设备，采样精度由硬件设备决定，数据处理性能主要由电脑决定，并能够自动剖析波形数据。界面操作简单。
支持SCPI通讯指令，接纳串口或TCP/IP与第三方软件通讯，实现自动测试丈量功效。
1.2 软件优点
系统操作简单，一键测试；
通过RS232或TCP/IP接口与第三方软件通讯，稳定、速度快、抗滋扰性强；
具有多种测试丈量功效，简化项目开发；
软件自动纪录收罗数据，便于检察历史测试数据。
2 硬件设备介绍
2.1 示波器
维多利亚老品牌vic3308波形剖析系统是以高速采样的硬件设备为基础，提供的PC示波器为紧凑型设备，通道有2,4,8通道数量可供选择，这些设备用于取代泯灭数倍价格的古板台式机型并提供更卓越的性能。
PC示波器所提供的优点：
便携性：设备随身携带，并可将其插入任何Windows PC。
性能：业界领先的高精度低失真输入，高达8-16 位的区分率，最多可存储 256 M 样品的大型缓冲器，快速 USB 3.0 或 USB 2.0 接口。
灵活性：可用作示波器、频谱剖析仪、高性能信号爆发器（所选型号）或高速数据收罗接口。
可编程性：借助API函数，您可以用您选择的编程语言编写您自己的程序，从而控制示波器的种种功效。
恒久支持：可从网站下载软件升级，可以继续在产品的使用寿命期内免费使用效劳。
物有所值：您无需特别花费去获得您盘算机已经拥有的所有功效，示波器中装有您所需的专用硬件，无需特别添置。
便当性：软件充分使用大显示屏、存储设备、用户界面以及您盘算机中内置的网络。IEPE 功效：双通道 IEPE（集成电子压电）型号可使您无需使用外置 IEPE 电源，即可与加速度计与麦克风等行业标准传感器连接。

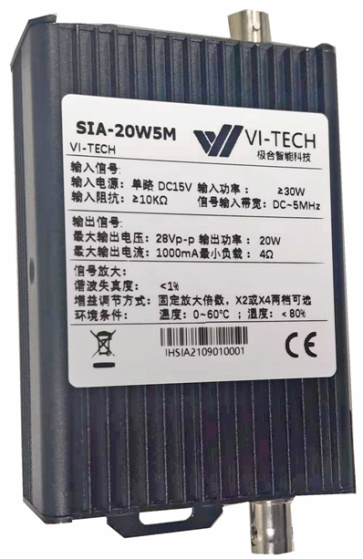

2.2 SIA-20W5M功率放大器产品说明书
SIA功率放大器系列直流功率放大器使用进口集成器件，全频段放大：正弦波、方波、脉冲波、锯齿波、反向锯齿波、三角形波、心电图波、马鞍波和噪音波等种种信号波形，最大输出信号幅度28Vpp(正负14V)。
最大可放大正弦波信号频率规模：DC-5MHz；
低失真、高精度信号放大，兼容所有DDS信号源；
最大输出信号幅度28Vpp（±14V）;
SIA-20W5M 最大输出电流：1000mA，最大输出功率20W；
放大倍数X2、X4两档可��；
≥500V/us压摆率；
单路 DC15V电源供电；
输入阻抗：10KΩ；
精美铝合金外壳，散热能力强，稳定可靠；
可放大的信号：函数信号以及任意波形信号；
体积小，携带便当，简单电源供电，便当户外使用。
| 产品型号 | SIA-20W5M | ||
| 信号输入带宽 | DC~5MHz | 最大输出功率 | 20W |
| 电源输入电压 | 单路 DC15V | 电源供电电源输入功率 | ≥30W |
| 输入阻抗 | ≥10KΩ | 输入幅度规模 | ≤14Vp-p |
| 输出幅度 | ≥28Vp-p（空载） | 输出电流 | FPA301(20W),1000mA(MAX) |
| 负载阻抗 | ≥4Ω（MAX） | 压摆率 | ≥500V/us |
| 谐波失真度 | <1% | 过流�；� | 自带 |
| 增益调理方法 | 牢固放大倍数，X2或X4两档可选 | ||
| 情况条件 | 温度：0~60℃ | 湿度：﹤80% | |
| 产品尺寸 | 84mm(宽)×49mm(高)×153mm (长) | 重量 | 400克（含附件） |
SIA系列产品主要应用场合：
电子测试与设计 传感器仿真及测试
功率器件及电路驱动
超声波换能器驱动
中频设备驱动
医疗美容器械驱动
压电元器件筛选及测试
电子实训室实验台
教育及培训
无线遥感和探测设备信号放大
该系列产品是电子工程师、实验室、生产线及教学、科研的理想设备，同时也可作为工业设备的配套�？槭褂�。SIA系列功率放大器兼容市场上所有函数/任意波形信号爆发器。
3 软件功效详解

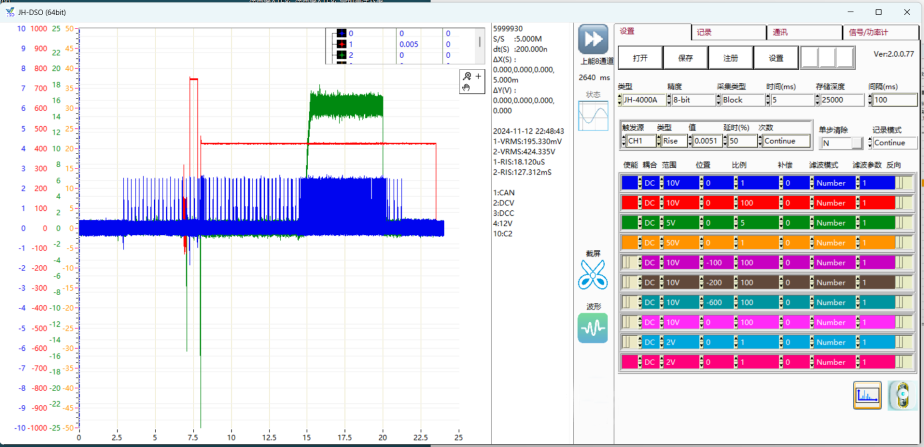

3.1 软件主界面
软件界面由波形显示窗口和参数设置两部分组成，波形显示窗口凭据通道参数决定。
参数设定分为6个页面：设置、纪录、通讯、信号/功率计；每个功效下文将做详细解释。

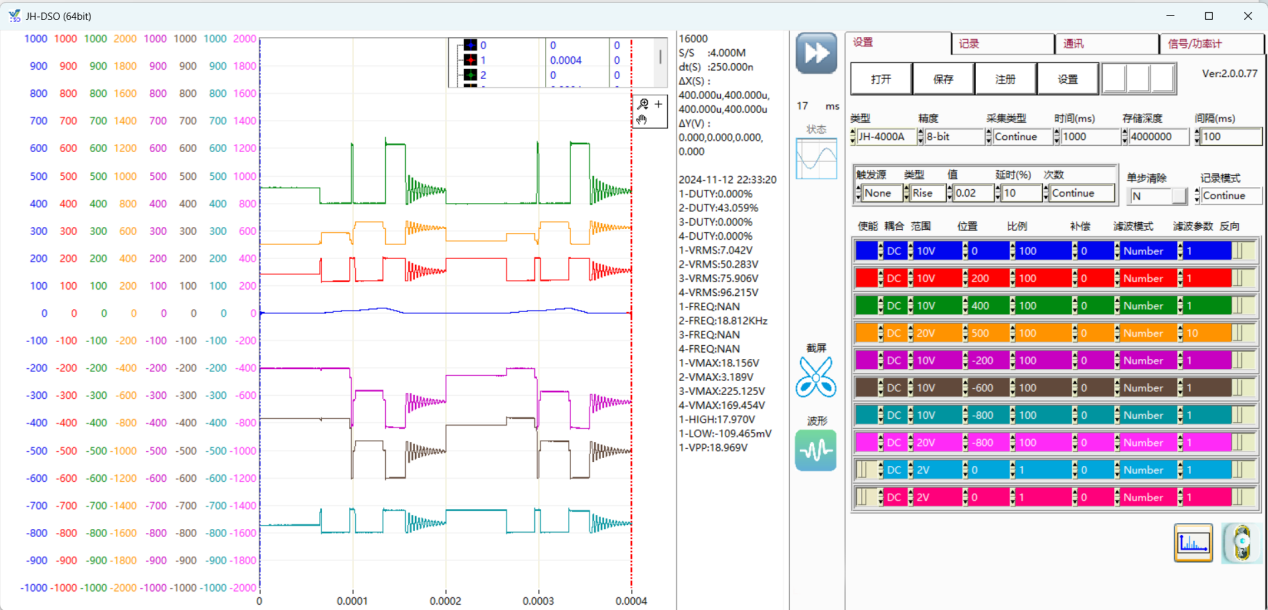

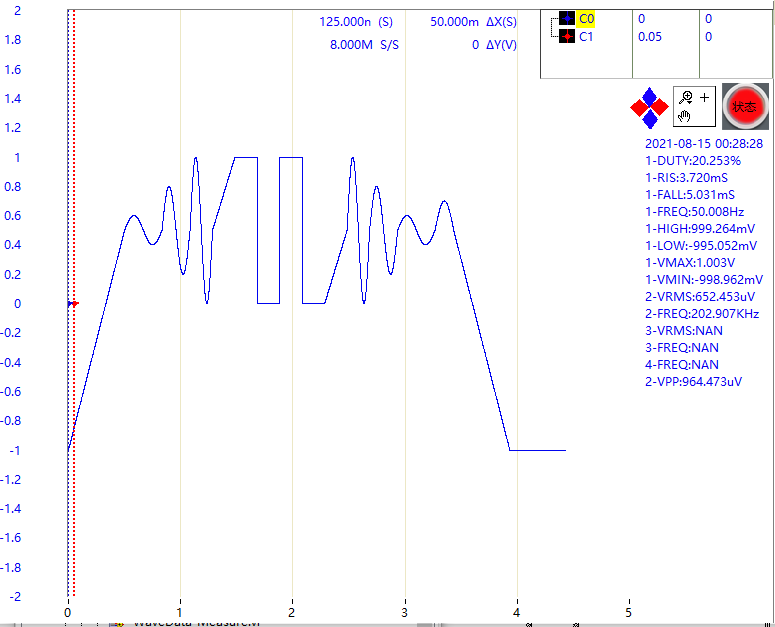

3.2 显示窗口
显示窗口与普通示波器类似，右上角工具功效为：
A——光标工具；
B——波形工具，便于使用者放大、缩小显示波形，便当检察剖析历史数据；
C——示波器状态控制按钮;
D——示波器丈量数据顺序，功效参照泰克示波器功效。

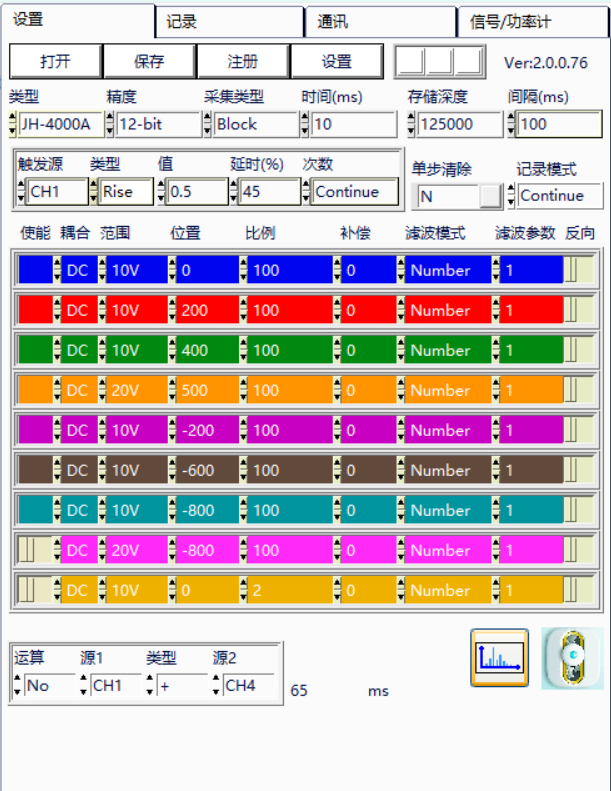

3.3 参数设置
参数设置具体相关参数如下：
注册：软件注册码治理；
翻开：选择已经生存的通例参数配置文件；
生存：生存通例参数为一个配置文件；
示波器型号：本软件支持2000,3000,4000,5000等多个系列示波器，凭据目今设备选择对应型号；
区分率：针对 4000/5000系列示波器支持多种区分率设置，凭据需求设置；
收罗类型：分为Block, Continue两种.Block模式下每次整个屏幕数据同时刷新，通常用于重复信号丈量；Continue模式下示波器以连续收罗方法显示数据，通常用在时间测试，或者产品趋势视察；在屏幕时间小于特定值默认切换至区段收罗模式，凭据需求设定；
时间(ms)：设置波形显示窗口屏幕时间，单位为毫秒；
存储深度：设置显示窗口数据长度；数据越大盘算时间越长，屏幕时间与贮存深度决定了示波器目今采样率（采样率=存储深度/屏幕时间）；
滤波类型: Number, HighPass, LowPass, BandPass, BandBreak五种方法供选择；功效为处理带滋扰的波形数据设计。Number为数字平均值盘算，以每个点为中心，盘算周边数据的平均值作为目今数据，实现波形滋扰数据的平滑；HighPass为高通滤波，LowPass为低通滤波；BandPass为带通滤波；BandBreak为带断滤波；凭据差别应用场景设置对应参数；
滤波参数：滤波类型的具体参数；
触发参数：包括触起源，类型，值，延时，模式等五个参数；触起源为触发条件信号源; 类型分为Rise上升沿, Fall下降沿, High上升沿, Low下降沿, 值为触发level, 延时为触发数据在屏幕种的位置; 模式为Single单次触发和Continue连续触发, 针对区段收罗有效；
通道参数：使能、耦合方法、电压规模、原点位置、探棒比例、反向、波形颜色（每个通道有独立参数）；
自动: 在BLOCK模式下,软件凭据目今示波器收罗到数据自动设置收罗规模；
截屏: 将目今波形显示以图片花样生存至指定路路径；
波形: 将目今波形显示以波形数据花样生存；
录波: 软件具有自动生存波形功效, 通过此按钮实现录波仪功效。

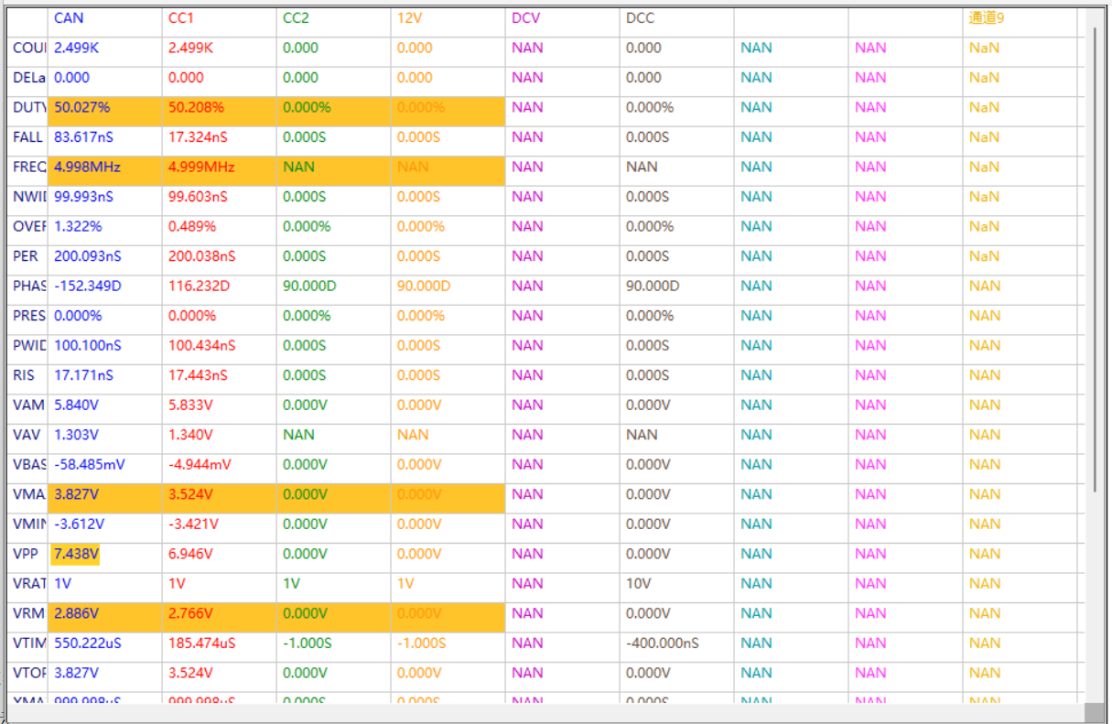

3.4示波器丈量数据
示波器丈量数据主要显示目今各通道实时丈量信息，双击指定的项目对应配景颜色变为橙色，显示在波形界面，目今数据可作为指定参数通过数据通讯接口传至其他软件或生存至指定文件路径，便当数据纪录。
示波器有三控件：
生存数据时间间隔；
单步清除：Block模式,连续触发模式，下一次触发前清除目今波形；
生存，可以将选择的显示数据凭据指定路径生存,数显数据纪录作用。

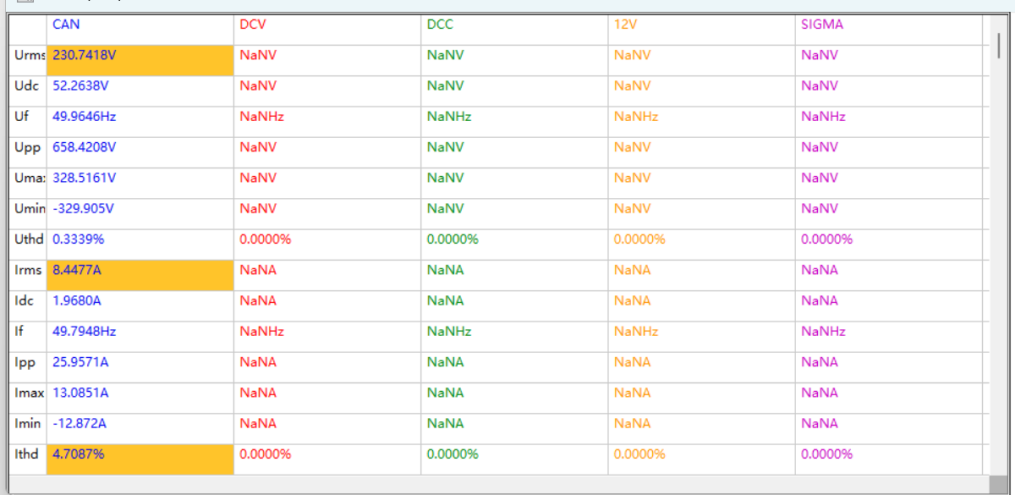

3.5功率计
功率计功效主要是凭据实时收罗到的数据，同设置两通道的对应关系实现功率功效，主要有以下几个部分：
功率计通道参数设置：包括电压、电流通道，波峰因子，电压、电流赔偿；
功率计接线方法设置；
功率计盘算平均次数；
功率计丈量值显示。
如果功率计通道其中有一个设为NONE,则此通道不可实现功率计功效，系统不会显示功率计相关丈量参数�？墒迪值恼闪肯钅坑型ɡ闪肯钅�，电压，电流高次谐波：
Urms,Udc,Uf,Upp,Umax,Umin,Uthd,Irms,Idc,If,Ipp,Imax,Imin,Ithd,PF,P,S,Q,PHA,U0~102,I0~102

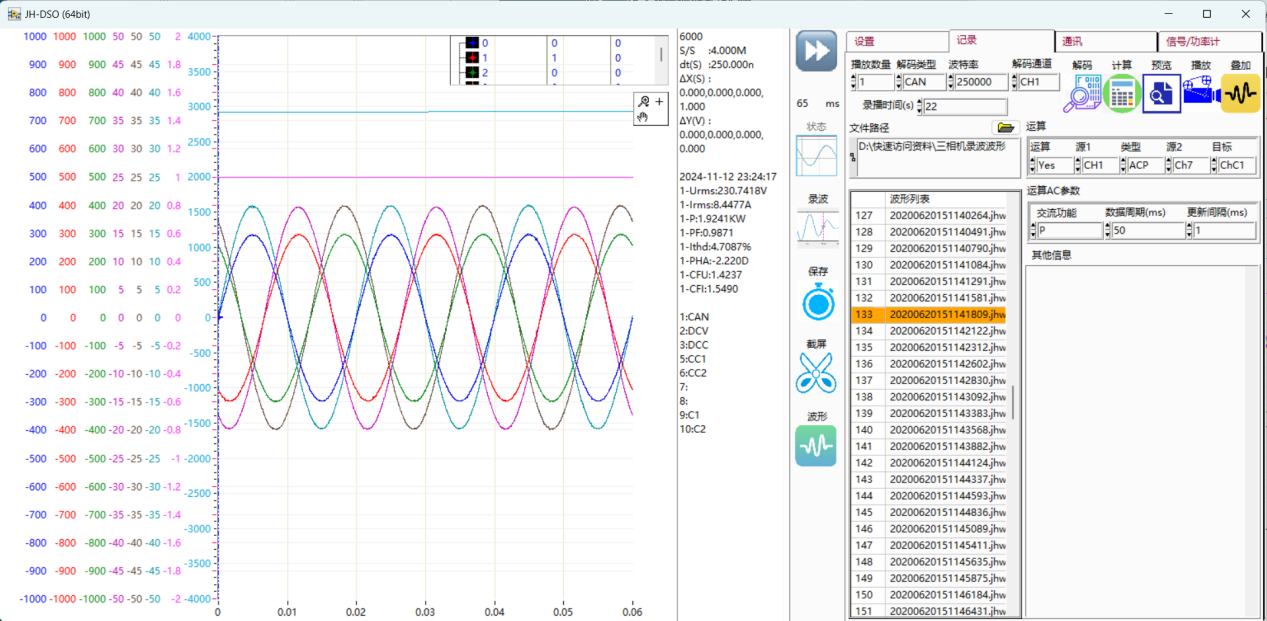

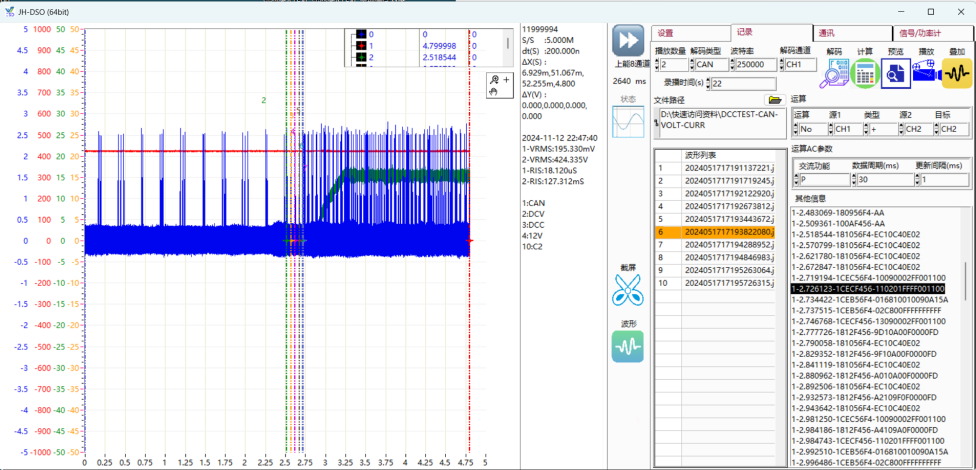

3.6 纪录
纪录功效：
录波时间：示波器软件自动录波时间，抵达时间会自动停止，如果为0则一直录波
文件路径: 软件自动生存数据和波形的路径
播放数量：波形回放时将设定的文件数据合成显示
解码类型：目前支持的解码类型RS485和CAN
波特率：凭据解码类型做脉冲宽度数据处理依据
其他信息：解码等功效结果数据显示
历史列表：显示目今文件路径内已经存储波形数据文件
预览：将文件路径中所有纪录的波形文件以抽样的方法显示
播放：回放已经纪录的数据波形，可以配合解码功效实时处理
解码：开启解码功效
叠加：盘算交流信号,将P,S,Q等信号凭据周期盘算显示在指定通道

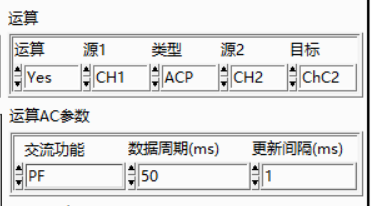

运算包括：使能，信号源1，处理类型(+,-,*,/,ACP)，信号源2，目标通道，当运算类型选择ACP时启用AC参数包括交流功效，数据周期，更新间隔

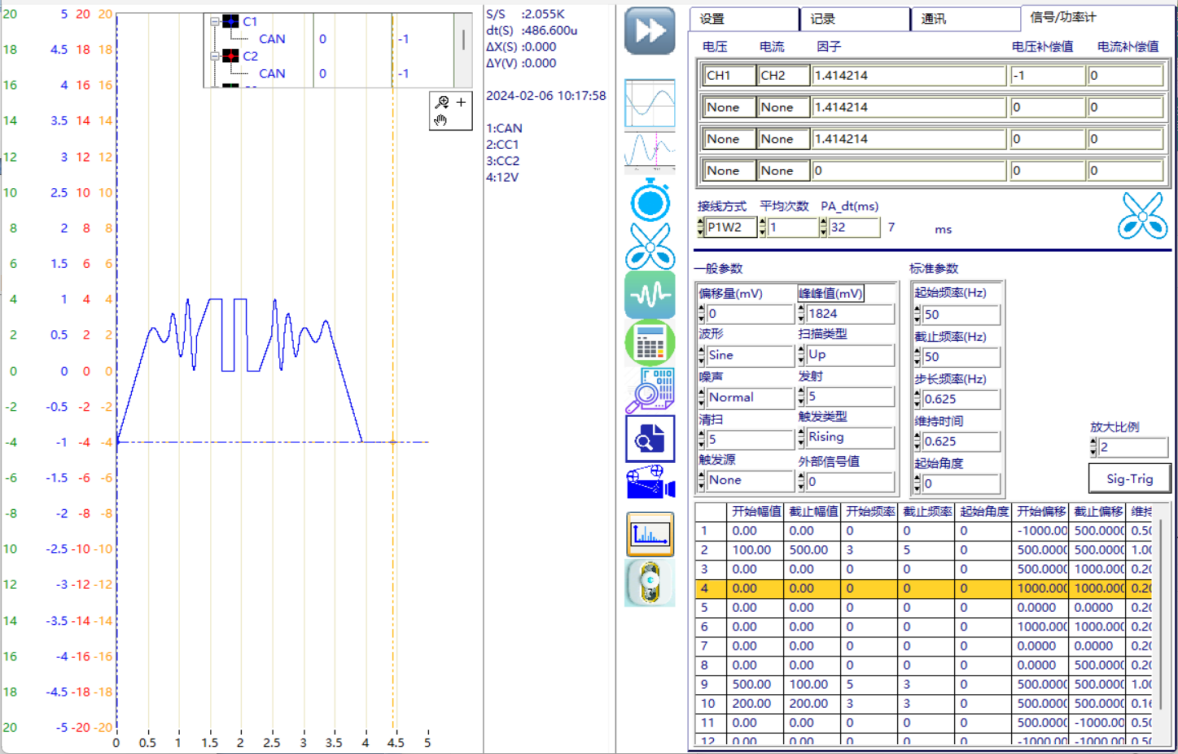

3.7 参数设置-信号爆发器
自带的信号爆发器与市场主流信号爆发器功效相似：
一般参数: 凭据需求设置信号爆发器参数除了标准信号之外还可以使用自界说波形,设置差别组合生成预期想获得的波形；
标准参数: 设置信号频率相关参数；
放大器比例: 目前示波器自带的信号爆发器输出最大频率为1000000Hz, 最大峰峰值为4V, 在无法满足需求的情况下可以配合信号放大器实现输出峰峰值变大的功效；
Sig-Trig: 实现信号爆发器的Burst功效。

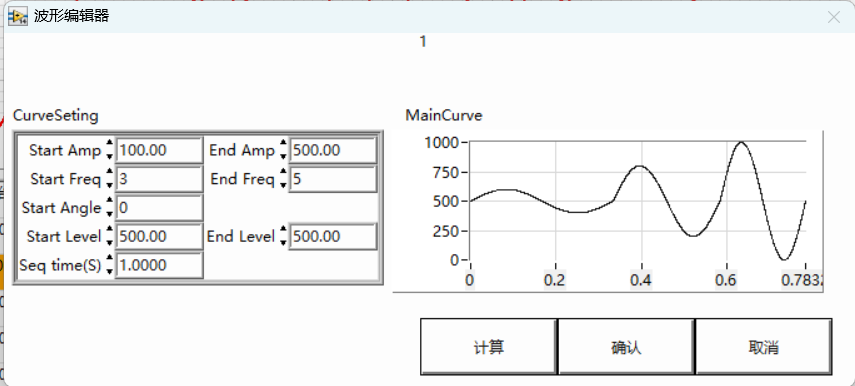

自界说信号爆发器参数设置：
自界说信号由多个的序列组合生成期待的波形, 双击单个序列弹出单步参数：
单个序列参数有：正弦波起始幅值，截止幅值，起始频率，截止频率，起始相位角度，起始偏移，截止偏移，维持时间等，如果起始频率截止频率差别则维持时间参数则无效。
参数编辑完成可以使用CAL按钮预览波形，检察效果。

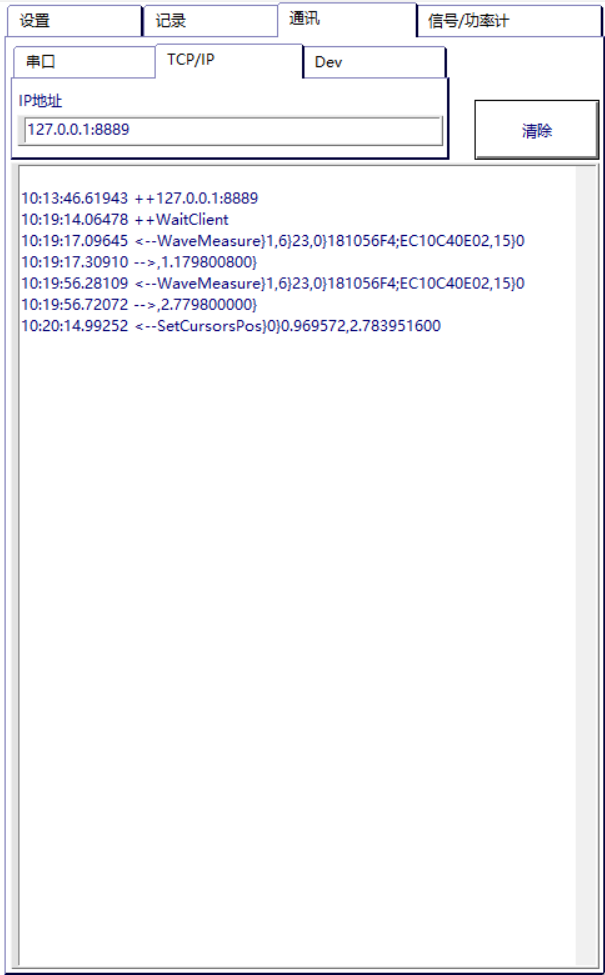

3.8 参数设置-通讯信息
实现自动控制与第三方软件通讯方法有：
RS232: 串口与波特率凭据需求修改，校验码N，数据长度8，停止位1；
TCP/IP: 软件自建SERVER,花样为127.0.0.1:8889，可以任意修改。
软件通讯协议支持维多利亚老品牌vic3308智能通讯协议和特殊开发相关指令，具体通讯指令参考通讯协议。
4 软件通讯协议
用户可以通过串口RS232/TCP IP/VISA等接口接纳标准命令对波形解决计划进行编程控制。命令以右大括号“}”作为间隔，第一个元素为要害字，要害字后面追随可选的参数设置，最后一个参数为”JH-DSO”或者”0x0A”。
*IDN?}JH-DSO
初始化软件指令，检测软件是否正常事情。软件如果初始化设备乐成，收到该指令后会自动返回JH-DSO}。
4.1 示波器类：
SetSignal}0}3}4}0}JH-DSO
设置信号爆发器参数：
1. 功效名称，字符串
2. 信号功效(0:正弦,1:均方根,2:上升,3:脉冲,4:噪音,5:直流,6:用户自界说)，整型
3. 频率，整型
4. 幅值，浮点
5. 拆分，整型
SetChanPara-2}1,2,3,4,5,6,7,8}0}1}1}0}0}JH-DSO
设置通道参数:
1. 功效名称，字符串
2. 丈量通道(1:通道1,2:通道2,3:通道3,4:通道4,5:通道5,6:通道6,7:通道7,8:通道8), 整型
3. 设定带宽，整型
4. 耦合类型，字符串
5. 碳棒比例，整型
6. 反转状态(0:关闭,1:开启)，整型
7. 赔偿点，浮点
SetChanPara}1,2,3,4,5,6,7,8}0}8,5}-0.02}1}JH-DSO
设置通道参数：
1. 功效名称，字符串
2. 丈量通道(1:通道1,2:通道2,3:通道3,4:通道4)，整型
3. 丈量类型(0:电压,1:电流)，整型
4. 丈量规模，浮点
5. 参考值，浮点
6. 显示状态(0:关闭,1:开启)，整型
SetNormPara}1000}1}JH-DSO
设置屏幕时间和收罗状态：
1. 功效名称，字符串
2. 屏幕时间(ms)，浮点
3. 收罗状态(0:关闭,1开启)，整型
SetState}0}JH-DSO
设定收罗状态：
1. 功效名称，字符串
2. 输出状态(0:关闭,1开启)，整型
State?}JH-DSO
设定输出状态：
1. 功效名称，字符串
2. 输出状态(0:关闭,1开启)，整型
ReadValue}1}15,4,2,5,16,17}JH-DSO
读取量测数值：
1. 功效名称，字符串
2. 丈量通道(1-8:通道1-8)，整型
3. 读取数值类型
(0:COUNter,1:DELay,2:DUTYcycle,3:FALLtime,4:FREQuency,5:NWIDth,6:OVERshoot,7:PERiod,8:PHASe,9:PREShoot,10:PWIDth,11:RISetime,12:VAMPlitude,13:VAVerage,14:VBASe,15:VMAX,16:VMIN,17:VPP,18:VRATio,19:VRMS,20:VTIMe,21:VTOP,22:XMAX,23:XMIN,24:HIGH,25:LOW,26:H-L), 整型
4. 返回丈量数值，浮点数
ReadOther}1}0}JH-DSO
读取其他量测数值:
1. 功效名称，字符串
2. 丈量功效 (0:解码信息)，整型
3. 功效参数(解码信息下(0:目今屏幕波形,1-N:目今波形纪录列表索引))，整型
4. 返回丈量数值，浮点数
GetWaveData}1}C:\我的资料\Report\333.INI}JH-DSO
读取波形数值：
1. 功效名称，字符串
2. 丈量通道(1:通道1,2:通道2,3:通道3,4:通道4)，整型
3. 波形数据生存路径，字符串
SetCursorsPos}0}0.024835,0.133640}JH-DSO
设定光标位置：
1. 功效名称，字符串
2. 光标类型(0:X,1:Y)，整型
3. 光标位置,用逗号离开，浮点
GetImage}C:\我的资料\Report\111.png}JH-DSO
抓去屏幕图片：
1. 功效名称，字符串
2. 图片生存路径，字符串
WaveMeasure}1}0,11}5}50}JH-DSO
波形数值丈量：
1. 功效名称，字符串
2. 丈量通道(1:通道1,2:通道2,3:通道3,4:通道4,5:通道5,6:通道6,7:通道7,8:通道8)，整型
3. 丈量类型(0:过去向后上升沿,1:从后向前上升沿,2:过去向后下降沿,3:从后向前下降沿,4:过冲恢复时间,5:低冲恢复时间,6:最大值,7:最小值,8:最大-最小,9:最大过冲恢复时间,10:最大低冲恢复时间,11:过去向后上升沿-基准,12:从后向前上升沿-基准,13:过去向后下降沿-基准,14:从后向前下降沿-基准,15:交流最大值,16:交流最小值,17:交流最大-最小,18:交流最大值-基准,19:交流最小值-基准,20:交流最大-最小-基准,21:交流过冲,22:交流低冲,23:解码数据位置,24:时间瞬时值)，整型
4. 触发值，浮点
5. 数字降噪，整型
6. 返回数据，, 浮点
SetTrig}0}0}5}50}JH-DSO
设置触发参数：
1. 功效名称，字符串
2. 触发通道(0:不触发,1:通道1,2:通道2,3:通道3,4:通道4,5:通道5,6:通道6,7:通道7,8:通道8)，整型
3. 触发类型(0:过去向后上升沿,1:从后向前上升沿,2:过去向后下降沿,3:从后向前下降沿)，整型
4. 触发值，浮点
5. 触发延时(屏幕百分比)，整型
6. 触发模式(0:Single,1:Continue)，整型
SearchAndScaleWave}1}100}0}5}0.0002}JH-DSO
查找放大波形：
1. 设备索引，整型
2. 丈量通道(1-8)，整型
3. 触发数值，浮点
4. 丈量类型(0:过去向后上升沿,1:从后向前上升沿,2:过去向后下降沿,3:从后向前下降沿,4:过冲恢复时间,5:低冲恢复时间,6:最大值,7:最小值,8:最大-最小,9:最大过冲恢复时间,10:最大低冲恢复时间,11:过去向后上升沿-基准,12:从后向前上升沿-基准,13:过去向后下降沿-基准,14:从后向前下降沿-基准,15:交流最大值,16:交流最小值,17:交流最大-最小,18:交流最大值-基准,19:交流最小值-基准,20:交流最大-最小-基准,21:交流过冲,22:交流低冲,23:解码数据位置)，整型
5. 位置次数，整型
6. 显示时间(毫秒)，整型
SetOtherPara}0}10}JH-DSO
设置其他参数
1. 设备索引, 整型
2. 功效类型(0:存储深度,1:波形数据处理数字,2:收罗模式(0:Block-1:Continue),3:示波器刷新间隔,4:功率计刷新间隔,5:数据纪录,6:录波地点,7:检察波形数量,8:加载波形,9:播放波形(0:No,1:Yes),10:预览波形(0:No,1:Yes),11:解码(0:No,1:Yes),12:交流运算参数,13:解码通道设置,14:波形运算参数((0:No,1:Yes),通道1,运算花样(加,减,乘,除,交流),通道2),15:波形叠加(0(0:No,1:Yes))), 整型
3. 参数值(功效2的参数,), 整型
SetCHLabel}A,B,C,D}JH-DSO
设定示波器通道标签：
1. 功效名称, 字符串
2. 示波器通道标签, 字符串
4.2 功率计类：
SetItem}0}0}5}50}JH-DSO
设置功率计读取数据项目参数:
1.功效名称, 字符串
2.丈量功效（参考软件项目）, 字符串
3.测试通道 (1:通道1,2:通道2,3:通道3,4:通道4), 整型
4.谐波基数, 整型
ReadItemValue}JH-DSO
读取虚拟电表多个返回项目:
1. 功效名称, 字符串
2. 丈量模式(0:一般,1:谐波), 整型
3. 返回数据, 字符串
4.3 信号爆发器类：
SetSignal}0}0}5}50}JH-DSO
设置信号参数:
1. 信号功效(0:正弦,1:均方根,2:上升,3:脉冲,4:噪音,5:直流,6:用户自界说), 整型
2. 频率, 整型
3. 幅值, 浮点
4. 偏移量, 浮点
4.4 Tek系列指令
RECAll:SETUp <NR1>
ACQuire:MODe {SAMple|OTHER}
ACQuire:STATE { OFF | ON | RUN | STOP | <NR1> }
CH<x>:COUPling { AC | DC | GND }
CH<x>:INVert { ON | OFF }
CH<x>:POSition <NR3>
CH<x>:PRObe{1|10|20|50|100|500|1000}
CH<x>:SCAle <NR3>
CH<x>:VOLts
CURSor:HBArs:POSITION<x> <NR3>
CURSor:VBArs:POSITION<x> <NR3>
MEASUrement:MEAS<x>:SOUrce { CH<y> | MATH }
MEASUrement:MEAS<x>:TYPe { CRMs | CURSORRms | DELay | FALL |FREQuency | MAXImum | MEAN | MINImum | NONe | NWIdth | PDUty| PERIod | PHAse | PK2pk | PWIdth| RISe }
MEASUrement:MEAS<x>:VALue?
TRIGger:MAIn SETLevel
TRIGger:MAIn:LEVel <NR3>
TRIGger:MAIn:MODe { AUTO | NORMal }
TRIGger:MAIn:TYPe { EDGE | VIDeo | PULse }
TRIGger:MAIn:EDGE:SLOpe { FALL | RISe }
TRIGger:MAIn:EDGE:SOUrce { CH<x> | EXT | EXT5 | EXT10 | ACLINE }
以上指令具体界说参考T示波器指令说明。
4.5 NF系列指令
*RST 复位
*CLS 清楚过失指令
:SOUR1:FUNC:SHAP SIN 通道1波形设置为正弦波
:SOUR1:FUNC:SHAP SQU 通道1波形设置为方波
:SOUR1:FUNC:SHAP RAMP 通道1波形设置为三角波
:SOUR1:FUNC:SHAP PULS 通道1波形设置为脉冲波
:SOUR1:VOLT:IMM:AMPL 5.0 通道1幅值设置为 5V
:SOUR1:VOLT:IMM:AMPL 5VPP 通道1峰峰值设置为5V
:OUTP1:STATE ON 通道1信号输出
:OUTP1:STATE OFF 通道1信号关闭
:SOUR1:VOLT:LEV:IMM:HIGH 5.0 通道1高值设置为5V
:SOUR1:VOLT:LEV:IMM:LOW -0.5 通道1低值设置为-0.5V
:SOUR1:FREQ 1000 通道1频率设置为1000HZ
:SOUR1:VOLT:LEV:IMM:OFFS 2.5 通道1直流偏置设置为 2.5V
:SOUR1:FUNC:SQU:DCYC 50 通道1方波占空比设置为50%
:SOUR1:PULS:DCYC 20 通道1脉冲波占空比设置为20%
:SOUR1:PULS:WIDT 100US 通道1脉冲波正向宽度设置为100US
:SOUR1:PHAS:ADJ 90 通道1相位设置为90
5 NI VISA通讯设置
可以通过NI MAX添加以太网通讯接口与波形解决计划通讯，设置要领如下：

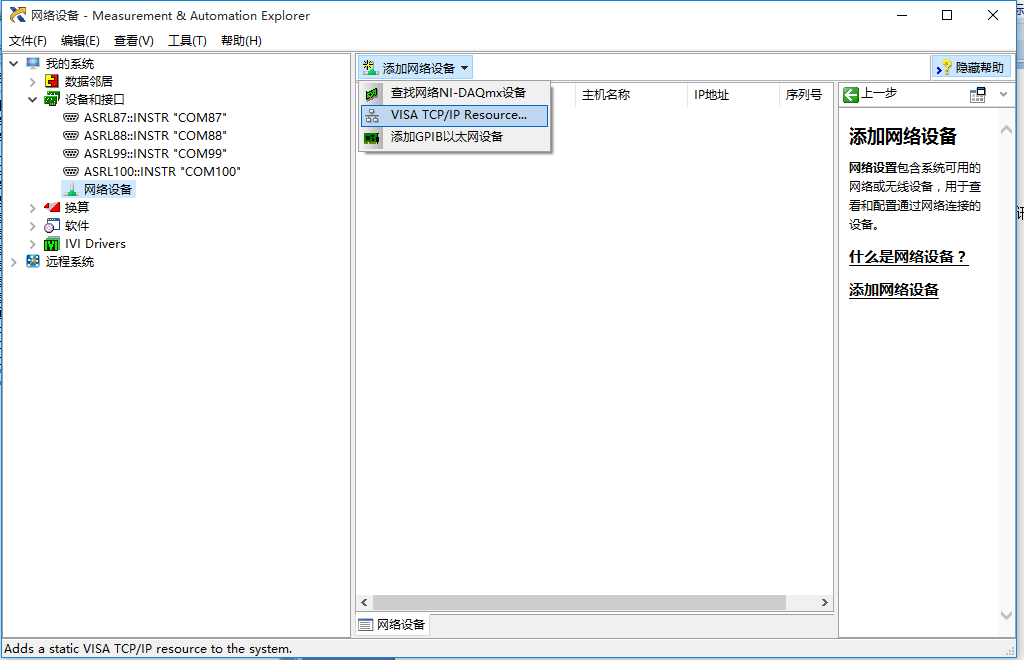

5.1 翻开NI MAX软件

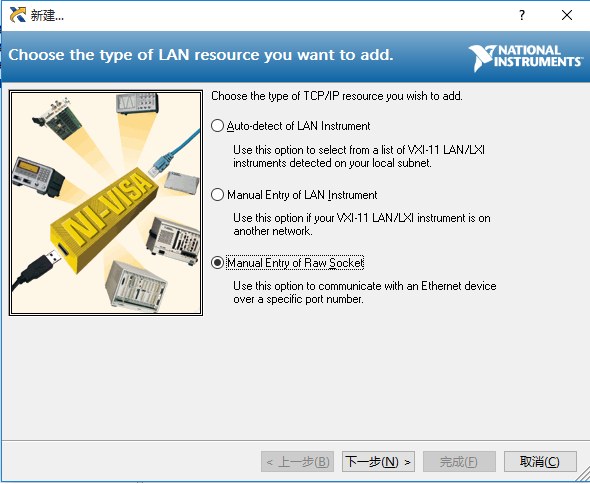

5.2 选择手动输入参数

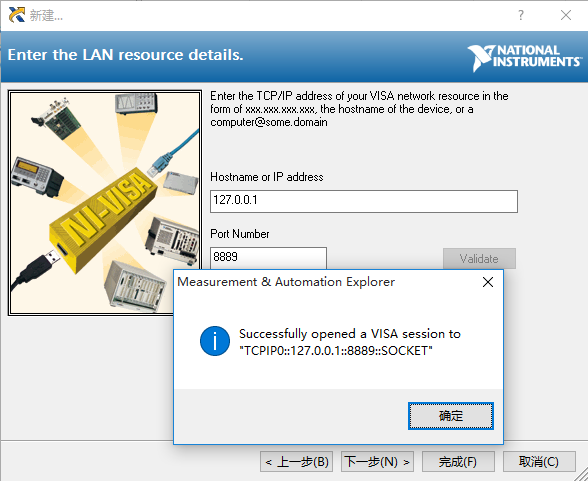

5.3 手动输入IP地点和端口

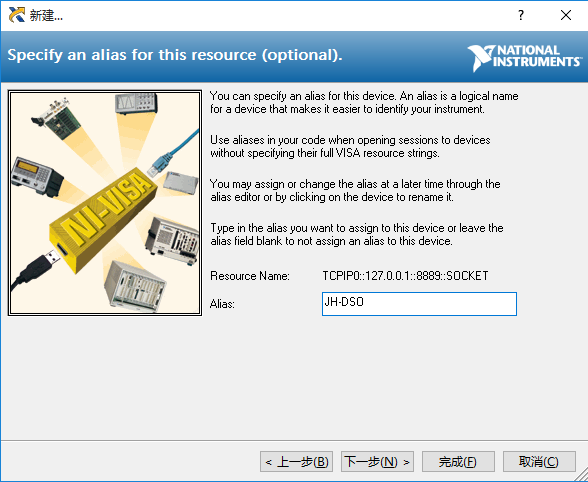

5.4 设备命名

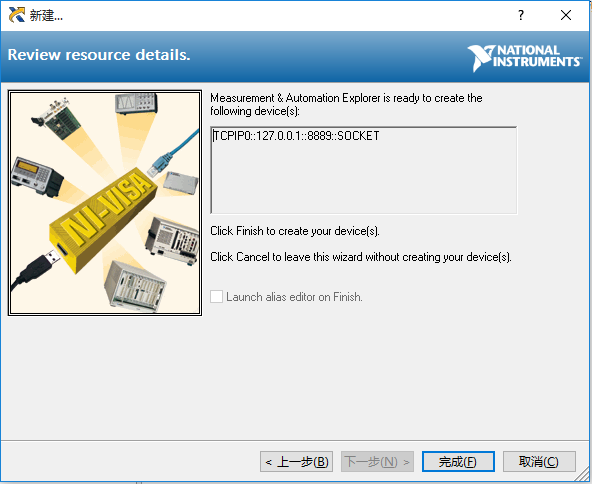

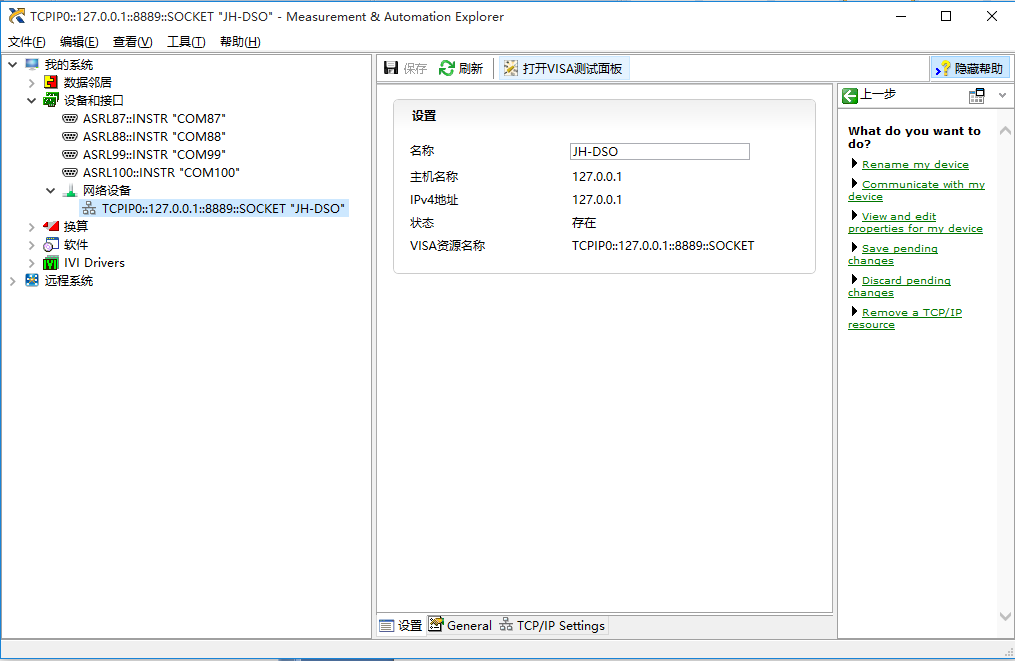

5.5 完成设置

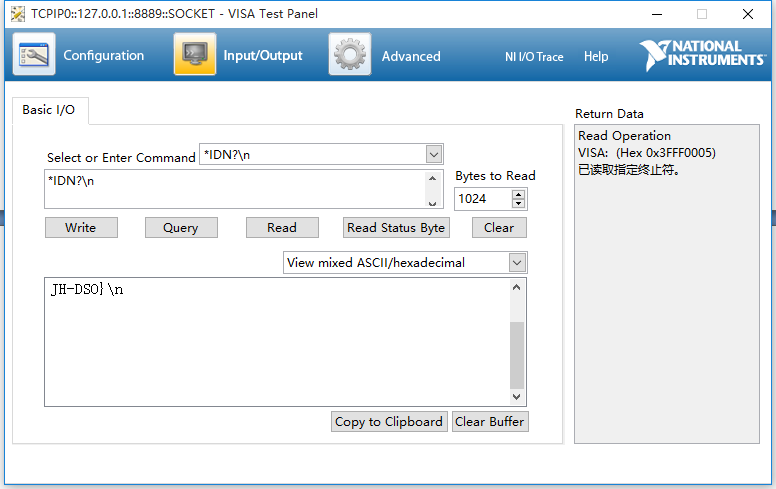

5.6 通讯测试-翻开VISA测试面板

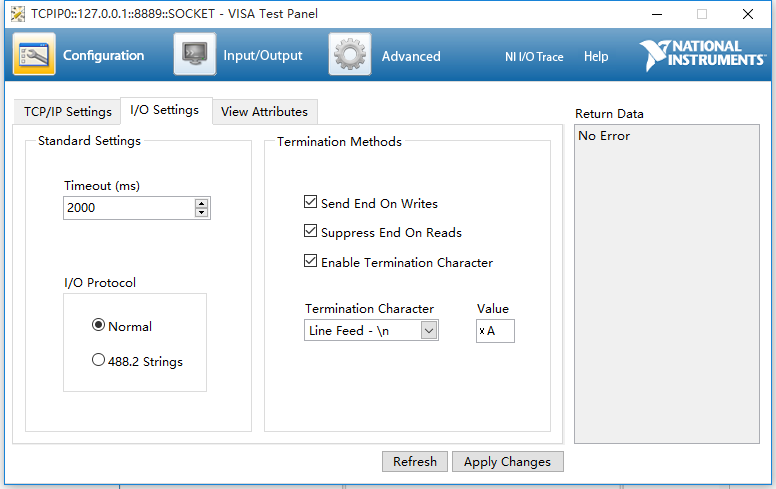

5.7 通讯测试-结束符设置
5.8 通讯测试-发送指令

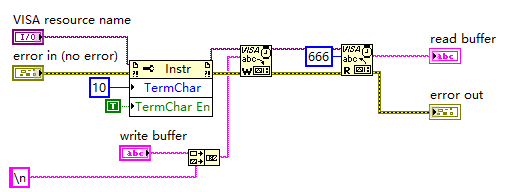

5.9 LABView编程规范
