维多利亚老品牌vic3308智能直流充电桩测试系统
型号：
直流充电桩测试系统集成了充电接口模拟器、电池电压模拟器、BMS 通讯模拟、负载、高精度收罗� ？椤AN 报文收罗� ？椤⑶度胧娇刂破鞯壬璞�，完全模拟了电动汽车充电回路， 实现插枪即可测试，制止之前多设备连线庞大的状况 。
一、前言
随着世界能源� ；肭榭鑫廴镜牟痪由�，近年来以电能作为驱动力的电动汽车迅猛生长，然而配套的充电效劳设施却相对滞后,严重制约着电动汽车的工业化 。为了推进新能源电动汽车行业的生长,海内各大都会都在着力建设直流充电桩等基础设施 。由于古板人工或半自动化测试技术效率较低,且充电桩测试相关于电源测试来说庞大许多 。企业迫切需要高效的自动检测平台快速检测大批量的充电桩,从而满足生产的需求 。因此,充电桩自动测试平台对解决上述问题具有重要意义 。
二、简介
直流充电桩测试系统集成了充电接口模拟器、电池电压模拟器、BMS 通讯模拟、负载、高精度收罗� ？椤AN 报文收罗� ？椤⑶度胧娇刂破鞯壬璞�，完全模拟了电动汽车充电回路， 实现插枪即可测试，制止之前多设备连线庞大的状况 。直流充电机检测平台凭据现行标准及规范的要求，对试验设备进行配备，试验要领及操作办法主要参考标准及规范如下：
1.B/T 20234.1-2015 电动汽车传导充电用连接装置_第 1 部分: 通用要求
2.GB/T 20234.3-2015 电动汽车传导充电用连接装置_第 3 部分: 直流充电接口
3.GB/T 184871-2015 电动汽车传导充电系统_第 1 部分: 通用要求
4.NB/T 33001-2018 电动汽车非车载传导式充电机技朮条件
5.NB/T 33008.1-2018 电动汽车充电设备检验试验规范_第 1 部分:非车载充电机
6.GB/T 34657.1-2017 电动汽车传导充电互操作性测试规范
7.GB/T 34658-2017 电动汽车非车载传导式充电机与电池治理系统之间的通信协议一致性测试
8.Q/GDW 1233-2014 电动汽车非车载充电机通用要求
9.Q/GDW 1591-2014 电动汽车非车载充电机检验技术规范

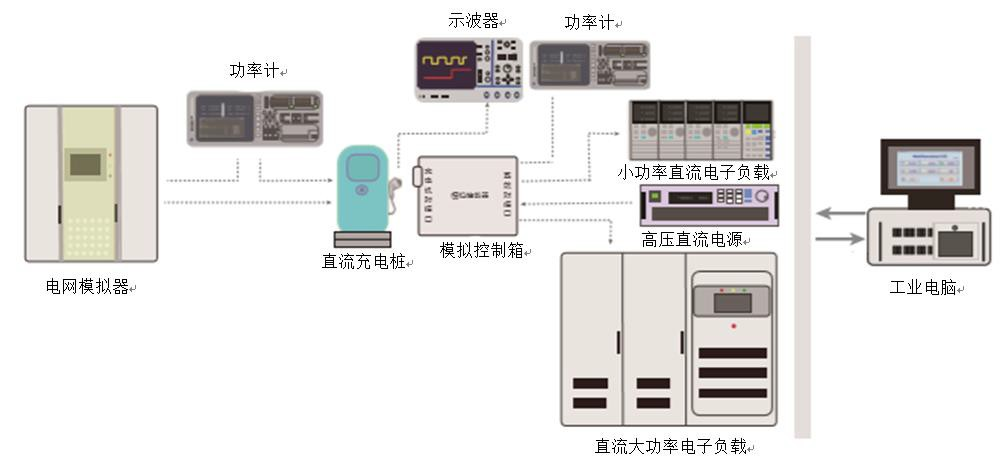

三、系统拓扑图
四、测试项目
No | 通用测试 | 输出测试 |
1 | 连接确认测试 | 输出电压凌驾车辆允许值测试 |
2 | 自检阶段测试 | 输出电压控制误差测试 |
3 | 充电准备就绪测试 | 输出电流控制误差测试 |
4 | 充电阶段测试 | 输出电流控制时间测试 |
5 | 正常充电结束测试 | 输出电流停止速率测试 |
6 | 充电连接控制时序测试 |
|
7 | 通信中断测试 |
|
8 | 开关 S 断开测试 |
|
9 | 车辆接口断开测试 |
|
10 | 绝缘故障测试 |
|
11 | � ；そ拥氐继辶陨ナР馐� |
|
12 | 其他充电故障测试 |
|
13 | 攻击电流测试 |
|
14 | 控制扶引电压超限测试 |
|
五、产线实拍
